ドローン電磁探査(D-TEM [GLS])適用調査

水源開発、河川堤防の維持管理、地すべり等の防災調査、舗装された地面の調査 等
探査実績はこちらをご覧ください。

概要

D-TEM [GLS]とはドローンを用いた地上送信源型の空中電磁探査(TDEM法)です。深度200m~300m付近までの比抵抗構造を簡便に、かつ迅速に測定する事ができます。


また、この探査は無人航空機飛行許可申請を行い、吊り下げ飛行での、目視外飛行、人口密集地域、人・建物からの30m以内での運行の許可を取得して行っています。(吊り下げ方法の特許申請中)。

調査事例

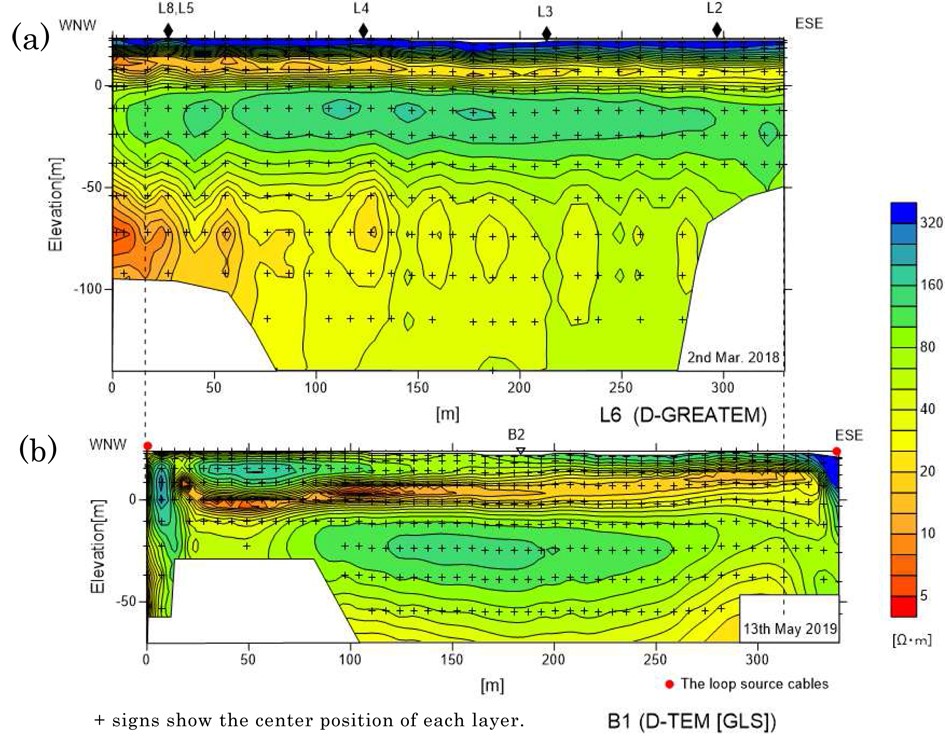

D-TEM [GLS]により求まった比抵抗断面図


(a) D-GREATEM (b) D-TEM [GLS]

* 城森 明・城森信豪・城森敦善・近藤隆資・結城洋一・新清 晃 (2019): ドローンを用いた空中電磁探査装置の開発 - D-GREATEM, D-TEM [GLS], D-TEM [ALS] –, 物理探査学会第141回(2019年度秋季)学術講演会講演論文集.

測定方法

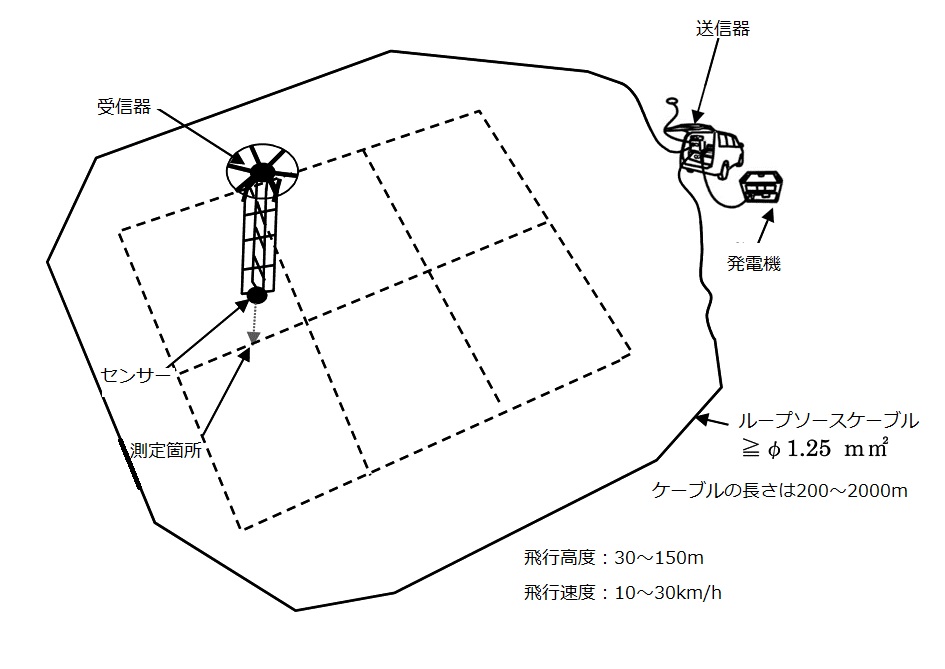

測定模式図


* 城森 明・城森信豪・城森敦善・近藤隆資・結城洋一・新清 晃 (2019): ドローンを用いた空中電磁探査装置の開発 - D-GREATEM, D-TEM [GLS], D-TEM [ALS] –, 物理探査学会第141回(2019年度秋季)学術講演会講演論文集.

測定の様子

調査地区の周りに信号を発生させるためのループ送信源を設置します。
受信側では、計画した飛行測線を計測機器を搭載したドローンを用いて飛行し、受信データを収集します。


空中で飛行測定する為、舗装された地面等の測定が可能です。


測定時間 測定飛行速度3~5m/sec ※探査対象深度、現地状況により異なります。
作業人数 送信局: 1~2名
測定作業: 3~4名
合計:4~6名
